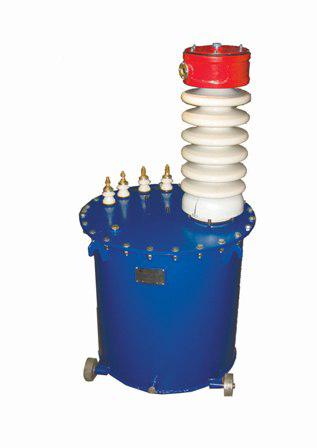

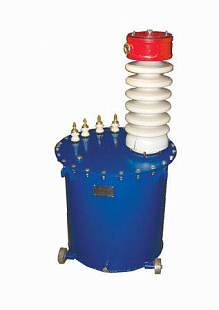

Трансформатор испытательный однофазный масляный типа ИОМ-100/25

Назначение

  • Трансформатор ИОМ-100/25 предназначен для испытания изоляции электрических установок и машин различной мощности приложенным напряжением переменного тока частоты 50 Гц.
  • Трансформатор предназначен для эксплуатации в районах с умеренным климатом и имеет климатическое исполнение У категории размещения 2 по ГОСТ 15150-69.
Технические характеристики
1. Основные параметры трансформатора
1.2 Мощность, кВ·А:
при кратковременном режиме 25
при длительном режиме 13
1.3 Напряжение, кВ:
первичное 0,2
вторичное 100
измерительной обмотки 0,1
1.4 Максимальный ток первичной обмотки, А:
при кратковременном режиме 125
при длительном режиме 65
1.5 Максимальный ток вторичной обмотки, мА:
при кратковременном режиме 250
при длительном режиме 130
1.6 Максимальный ток измерительной обмотки, мА 50
1.7 Схема и группа соединений 1/1-0
1.8 Габаритные размеры, мм, не более Ø=645
Н=1300
1.9 Масса, кг, не более 300
1.10 Охлаждение трансформатора естественное масляное:
предварительная выдержка активной части под вакуумом
заливка трансформаторного масла под вакуумом

Работа трансформатора допускается в следующих режимах:

  1. кратковременный режим, предусматривающий проведение одного испытания, состоящего из шести циклов. Каждый цикл – одноминутная нагрузка и трехминутный перерыв. Промежуток между испытаниями 60 минут.
    Время, затрачиваемое на подъем и снижение напряжения в одноминутный режим не учитывается.
  2. длительный режим, предусматривающий проведение испытания в течение 1 часа.
     Перед началом работы на трансформаторе ввод Х обмотки ВН должен быть заземлен.

В комплект поставки входят:

  • трансформатор - 1 шт
  • паспорт - 1 шт

Состав и устройство
Трансформатор состоит из следующих основных узлов:

  • бак
  • активная часть
  • ввод ВН с маслорасширителем
  • вводы НН
