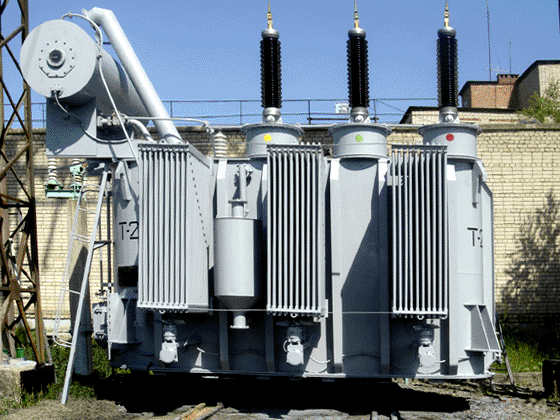

Силовые трансформаторы, установленные на электростанциях и электрических подстанциях, предназначены для преобразования электроэнергии из одного напряжения в другое. Наибольшее распространение получили трехфазные трансформаторы, поскольку потери в них на 12—15% ниже, а затрата активных материалов и стоимость на 20—25% меньше, чем в группе трех однофазных трансформаторов такой же суммарной мощности.
Силовые трансформаторы являются основными элементами систем электроснабжения и используются во всех отраслях экономики, включая промышленность, жилищно-коммунальное и сельское хозяйство, отдельные учреждения, организации, фирмы. Надежность электроснабжения различных потребителей и экономичность работы электрооборудования во многом определяются правильным выбором вида и мощности трансформаторов.
Нормы испытаний силовых трансформаторов, автотрансформаторов и масляных реакторов (далее — трансформаторы). К, Т, М — производятся в сроки, устанавливаемые системой ППР.
Наименование испытания | Вид испытания | Нормы испытания | Указания |
---|---|---|---|
1.1. Определение условий включения трансформатора | К |
Трансформаторы, прошедшие капитальный ремонт с полной или частичной заменой обмоток или изоляции, подлежат сушке независимо от результатов измерений. Трансформаторы, прошедшие капитальный ремонт без замены обмоток или изоляции, могут быть включены в работу без под сушки или сушки при соответствии показателей масла и изоляции обмоток, а также при соблюдении условий пребывания активной части на воздухе. Продолжительность работ, связанных с разгерметизацией, должна быть не более: 1) для трансформаторов на напряжение до 35кВ 24 ч при относительной влажности до 75% и 16 ч при относительной влажности до 85%; 2) для трансформаторов напряжением 110 кВ и более 16 ч при относительной влажности до 75% и 10 ч при относительной влажности до 85%. Если время осмотра трансформатора превышает указанное, но не более чем в 2 раза, то должна быть проведена контрольная подсушка трансформатора. |
При заполнении трансформаторов маслом с иными характеристиками, чем у слитого до ремонта, может наблюдаться изменение сопротивления изоляции и 1§дельта, что должно учитываться при комплексной оценке состояния трансформатора. Условия включения сухих тран- форматоров без сушки определяются в соответствии с указаниями завода-изготовителя. При вводе в эксплуатацию трансформаторов, прошедших капитальный ремонт в условиях эксплуатации без смены обмоток и изоляции, рекомендуется выполнение контроля в соответствии с требованиями, приведенными в нормативно-технической документации. |
1.2. Измерение сопротивления изоляции: 1) обмоток; |
К, Т, М | Наименьшие допустимые значения сопротивления изоляции, при которых возможно включение трансформаторов в работу после капитального ремонта, регламентируются указаниями табл.2 Измерения в процессе эксплуатации производятся при неудовлетворительных результатах испытаний масла и (или) хроматографического анализа растворенных в масле газов, а также в объеме комплексных испытаний. Для трансформаторов на напряжение до 150 кВ сопротивление изоляции рекомендуется измерять при температуре не ниже 10 град.С | Измеряется мегаомметром на напряжение 2500 В. Производится как до ремонта, так и после его окончания. См. также примечание 3. Измерения производятся по схемам табл. 3 При текущем ремонте измерение производится, если специально для этого не требуется расшиновка трансформатора. |
2) доступных стяжных шпилек, бандажей, полубандажей ярем, прессующих колец, ярмовых балок и электростатических экранов. 1.3. Измерение тангенса угла диэлектрических потерь tg дельта изоляции обмоток. |
К КМ |
Измеренные значения должны быть не менее 2 МОм, а сопротивление изоляции ярмовых балок не менее 0,5 МОм. Для трансформаторов, прошедших капитальный ремонт, наибольшие допустимые значения tg дельта изоляции приведены в табл. 4. В эксплуатации значение tg дельта не нормируется, но оно должно учитываться при комплексной оценке результатов измерения состояния изоляции. Измерения в процессе эксплуатации проводятся при неудовлетворительных результатах испытаний масла и (или) хроматографического анализа растворенных в масле газов, а также в объеме комплексных испытаний. Результаты измерений тангенс-дельта изоляции обмоток, включая динамику их изменений, должны учитываться при комплексном рассмотрении данных всех испытаний. | Измеряется мегаомметром на напряжение 1000 В у масляных трансформаторов только при капитальном ремонте, а у сухих трансформаторов и при текущем ремонте. При межремонтных испытаниях измерение производится у силовых трансформаторов на напряжение 110 кВ и выше или мощностью 31500 кВА и более. У трансформаторов на напряжение до 150 кВ tg дельта рекомендуется измерять при температуре не ниже 10 град. С. Измерения производятся по схемам табл. 3. См. также примечание 3. |
1.4. Испытание повышенным напряжением промышленной частоты: 1) изоляции обмоток 35 кВ |
К | См. табл. 5. Продолжительность испытания - 1 мин. Наибольшее испытательное напряжение при частичном ремонте принимается равным 90%, а при капитальном ремонте без замены обмоток и изоляции или с заменой изоляции, но без замены обмоток - 85% от значения, указанного в табл.5. | При капитальных ремонтах маслонаполненных трансформаторов без замены обмоток и изоляции испытание изоляции обмоток повышенным напряжением не обязательно. Испытание изоляции сухих трансформаторов обязательно. |
2) изоляции доступных для испытания стяжных шпилек, бандажей, полубандажей ярем, прессующих колец, ярмовых балок и электр остатических экранов | К | Производится напряжением 1 кВ в течение 1 мин., если заводом-изготовителем не установлены более испытания. | Испытание производится в случае вскрытия трансформатора для осмотра активной части. |
3) изоляция цепей защитной аппаратуры | К | Проводится напряжением 1 кВ в течение 1мин. Значение испытательного напряжения при испытаниях изоляции электрических цепей манометрических термометров - 0,75 кВ в течение 1 мин. | Испытание изоляции производится ( относительно заземленных частей) цепей с присоединенными трансформаторами тока, газовыми и защитными реле, маслоуказателями, отсечным клапаном и датчиками температуры при отсоединенных разъемах манометрических термометров, цепи которых испытываются отдельно. |
1.5. Измерение сопротивления обмоток постоянному току. | К, М | Должно отличаться не более чем на 2% от сопротивления, полученного на соответствующих ответвлениях других фаз, или от значений заводских и предыдущих эксплуатационных измерений, если нет особых оговорок в паспорте трансформатора. В процессе эксплуатации измерения могут производиться при комплексных испытаниях трансформатора. | Производится на всех ответвлениях, если в заводском паспорте нет других указаний и если для этого не требуется выемки активной части. Перед измерениями сопротивления обмоток трансформаторов, снабженных устройствами регулирования напряжения, следует произвести не менее трех полных циклов переключения. |
1.6. Проверка коэффициента трансформации. | К | Должен отличаться не более чем на 2% от значений, полученных на соответствующих ответвлениях других фаз, или от заводских (паспортных) данных. Кроме того, для трансформаторов с РПН разница коэффициентов трансформации должна быть не выше значения ступени регулирования. | Производится на всех ступенях переключателя * |
1.7. Проверка группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов. | К | Группа соединений должна соответствовать паспортным данным, а полярность выводов - обозначениям на щитке или крышке трансформатора. | Производится при ремонтах с частичной или полной заменой обмоток. |
1.8. Измерение тока и потерь холостого хода. | К | Значение тока и потерь холостого хода не нормируется. Измерения производятся у трансформаторов мощностью 1000 кВА и более. | Производится одно из измерений: а) при номинальном напряжении измеряется ток холостого хода; 2) при пониженном напряжении измеряются потери холостого хода по схемам, по которым производилось измерение на заводе-изготовителе. |
1.8. Измерение тока и потерь холостого хода. | К | Значение тока и потерь холостого хода не нормируется. Измерения производятся у трансформаторов мощностью 1000 кВА и более. | Производится одно из измерений: а) при номинальном напряжении измеряется ток холостого хода; 2) при пониженном напряжении измеряются потери холостого хода по схемам, по которым производилось измерение на заводе-изготовителе. |
1.9. Оценка состояния переключающих устройств. | К | Осуществляется в соответствии с требованиями инструкций заводов-изготовителей или нормативно-технических документов |
|
1.10. Испытание бака на плотность. | К | Продолжительность испытания во всех случаях - не менее 3 ч. Температура масла в баке трансформаторов напряжением до 150 кВ не ниже 10 град. С. Не должно быть течи масла. Герметизированные трансформаторы и не имеющие расширителя испытаниям не подвергаются. |
Производится: у трансформаторов напряжением до 35 кВ включительно - гидравлическим давлением столба масла, высота которого над уровнем заполненного расширителя принимается равной 0,6 м; для баков волнистых и с пластинчатыми радиаторами - 0,3 м; у трансформаторов с пленочной защитой масла - созданием внутри гибкой оболочки избыточного давления воздуха 10 кПа; у остальных трансформаторов -созданием избыточного давления азота или сухого воздуха 10 кПа в надмасляном пространстве расширителя. |
1.11. Проверка устройств охлаждения. | К | Устройства должны быть исправными и удовлетворять требованиям заводских инструкций. | Производится согласно типовым и заводским инструкциям. |
1.12. Проверка средств защиты масла от воздействия окружающего воздуха. | К, Т, М | Проверка воздухоосушителя, установок азотной и пленочной защит масла, термосифонного или адсорбирующего фильтров производится в соответствии с требованиями инструкций заводов- изготовителей или нормативно-технических документов. | Индикаторный силикагель должен иметь равномерную голубую окраску зерен. Изменение цвета зерен силикагеля на розовый свидетельствует о его увлажнении. |
1.13. Испытание трансформаторного масла: 1) из трансформаторов; |
К, Т, М |
У трансформаторов напряжением до 35 кВ включительно - по показателям п. п. 1 - 5, 7 табл. 6. У трансформаторов напряжением 110 кВ и выше - по показателям п. п. 1 - 9 табл. 6 , а у трансформаторов с пленочной защитой дополнительно по п. 10 той же таблицы. |
Производится: 1. после капитальных ремонтов трансформаторов; 2. не реже 1 раза в 5 лет для трансформаторов мощностью выше 630 кВА, работающих с термосифонными фильтрами; 3. не реже 1 раза в 2 года для трансформаторов мощностью выше 630 кВА, работающих без термосифонных фильтров. Производится 1 раз в 2 года, а также при комплексных испытаниях трансформатора. |
2) из баков контакторов устройств РПН. | ТМ |
Масло следует заменить: 1. при пробивном напряжении ниже 25 кВ в контакторах с изоляцией 10 кВ, 30 кВ - с изоляцией 35 кВ, 35 кВ - с изоляцией 40 кВ, 110 кВ -с изоляцией 220 кВ; 2. если в нем обнаружена вода (определение качественное) или механические примеси (определение визуальное). |
Производится в соответствии с инструкцией завода-изготовителя данного переключателя. |
1.14. Испытание трансформаторов включением на номинальное напряжение. | К | В процессе 3 - 5-кратного включения трансформатора на номинальное напряжение и выдержки под напряжением в течение времени не менее 30 мин. не должны иметь место явления, указывающие на неудовлетворительное состояние трансформатора. | Трансформаторы, работающие в блоке с генератором, включаются в сеть подъемом напряжения с нуля. |
1.15. Хромато- графический анализ газов, растворенных в масле. | М | Оценка состояния трансформатора и определение характера возможных дефектов производится 1 раз в 6 мес. в соответствии с рекомендациями методических указаний по диагностике развивающихся дефектов по результатам хроматографического анализа газов, растворенных в масле. | Состояние трансформаторов оценивается путем сопоставления измеренных данных с граничными концентрациями газов в масле и по скорости роста концентрации газов в масле. |
1.16. Оценка влажности твердой изоляции. | К, М | Допустимое значение влагосодержания твердой изоляции после капитального ремонта - 2%, эксплуатируемых - 4% по массе; в процессе эксплуатации допускается не определять, если влагосодержание масла не превышает 10 г/т. Производится первый раз через 10-12 лет после включения, в дальнейшем 1 раз в 4 - 6 лет у трансформаторов напряжением ПО кВ и выше мощностью 60 МВА и более. | При капитальном ремонте определяется по влагосодержанию заложенных в бак образцов, в эксплуатации расчетным путем. |
1.17. Оценка состояния бумажной изоляции обмоток: по наличию фурановых соединений в масле | М | Допустимое содержание фурановых соединений, в том числе фурфурола, приведено в п. 11 табл. 6 | Производится хроматографическими методами 1 раз в 12 лет, а после 24 лет эксплуатации - 1 раз в 4 года. |
1.17. Оценка состояния бумажной изоляции обмоток: по степени полимеризации бумаги | К | Ресурс бумажной изоляции обмоток считается исчерпанным при снижении степени полимеризации бумаги до 250 единиц. |
|
1.18. Измерение короткого замыкания (КЗ) трансформатора. | К, М | Значения КЗ не должны превышать исходные более чем на 3%. У трехфазных трансформаторов дополнительно нормируется различие значений по фазам на основном и крайних ответвлениях - оно не должно превышать 3%. | Производится у трансформаторов мощностью 125 МВА и более (при наличии РПН - на основном и обоих крайних ответвлениях) после воздействия на трансформатор тока КЗ, превышающего 70% расчетного значения, а также в объеме комплексных испытаний. |
1.19. Испытание вводов. | К, М | Производится в соответствии с указаниями раздела 10. |
|
1.20. Испытание встроенных трансформаторов тока. | КМ | Производится в соответствии с указаниями п. п. 13.1, 13.3.2, 13.5, 13.6, 13.7 раздела 13. |
|
1.21. Тепловизионный контроль. | М | Производится в соответствии с установленными нормами и инструкциями заводов-изготовителей. |
Примечания:
- 1. Испытания по п. 1.1,1.3, 1.8-1.12,1.13, 1.15 и 1.16 для сухих трансформаторов всех мощностей не проводятся.
- 2. Измерения сопротивления изоляции и тангенс-дельта должны производиться при одной и той же температуре или приводиться к одной температуре. Измеренные значения тангенс-дельта изоляции при температуре изоляции 20 град. С и выше, не превышающие 1 %, считаются удовлетворительными, и их пересчет к исходной температуре не требуется.
Силовые трансформаторы 6-10 кВ мощностью до 630 кВА межремонтным испытаниям и измерениям не подвергаются.
