Для чего нужна релейная защита?

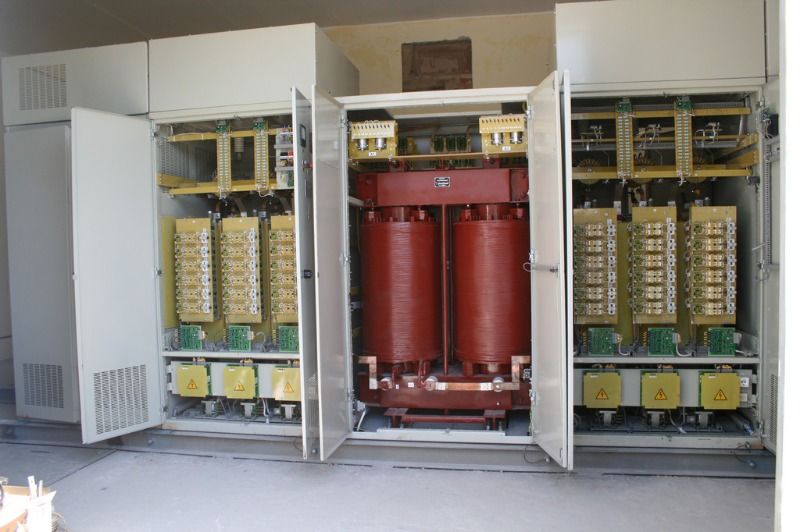

При проектировании и эксплуатации любой электрической системы приходится считаться с возможностью возникновения в ней повреждений и ненормальных режимов работы, которые могут привести к возникновению в системе аварий, сопровождающейся недоотпуском электроэнергии потребителям, недопустимым ухудшением ее качества или разрушением оборудования.

Предотвращение возникновения аварии или ее развития часто может быть обеспечено путем быстрого отключения поврежденного элемента. По условиям обеспечения бесперебойной работы неповрежденной части системы время отключения поврежденного элемента должно быть небольшим и часто составляет доли секунды.

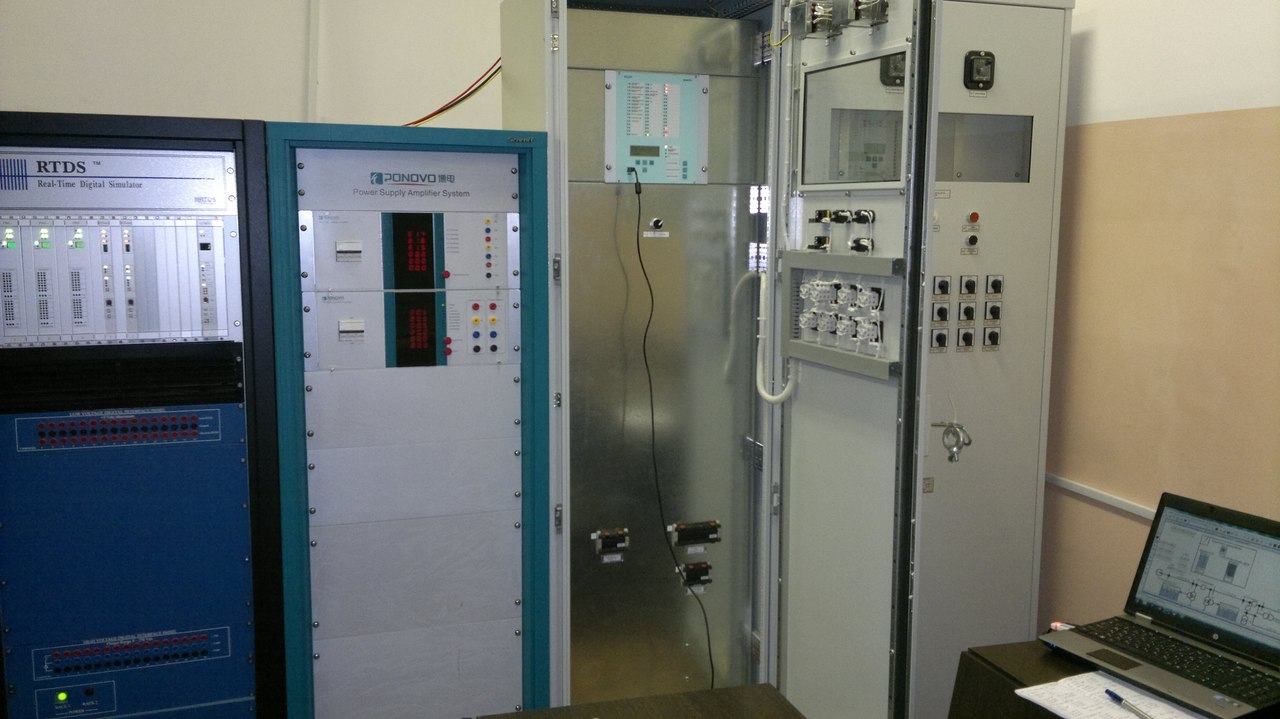

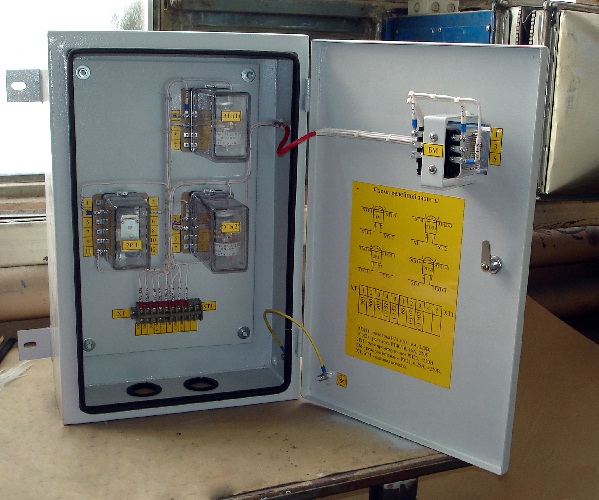

Совершенно очевидно, что человек обслуживающий установку, не в состоянии за столь короткое время отметить возникновение повреждения и устранить его. Поэтому электрические установки снабжаются специальными электрическими автоматами – реле защиты.

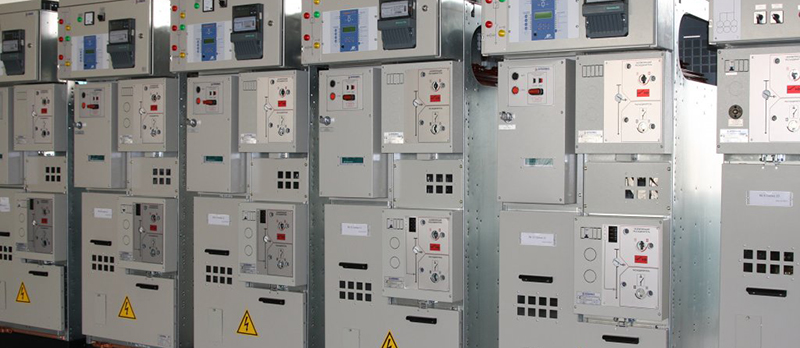

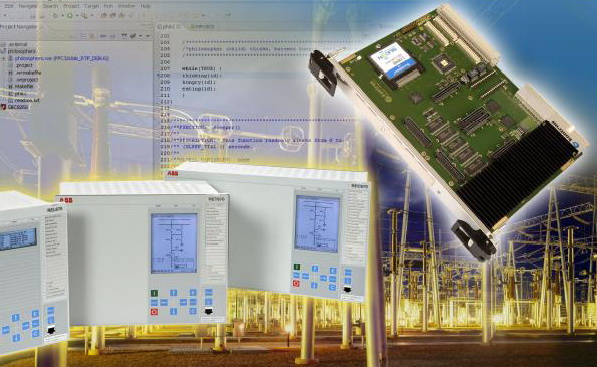

Назначением релейной защиты является по возможности скорейшее отключение поврежденного элемента или участка энергосистемы от ее неповрежденных частей. Если повреждение не грозит немедленным разрушением защищаемого объекта, не нарушает непрерывности электроснабжения и не представляет угрозы по условиям техники безопасности, то устройства защиты могут действовать не на отключение, а на сигнал, предупреждающий дежурный персонал о неисправности.

Устройства релейной защиты должны действовать на сигнал или отключение и в случае ненормальных режимом работы сети, если такие режимы могут представлять опасность для оборудования.

Требования к релейной защите

К релейной защите предъявляются следующие требования по селективности, чувствительности, быстродействию и надежности:

  1. Селективность действия (избирательность) – способность устройства релейной защиты срабатывать при повреждении в зоне его действия и не срабатывать при внешних повреждениях и нагрузочных режимах, т.е. селективным называется такое действие защиты, при котором она отключает только поврежденный элемент посредством его автоматических выключателей. Все другие части системы должны при этом оставаться включенными.

    Все устройства релейной защиты делятся на 2 класса по селективности:
    • защиты с относительной селективностью – селективность обеспечивается выбором параметров срабатывания. Сюда относятся максимальнотоковые и дистанционные защиты;
    • защиты с абсолютной селективностью – селективность обеспечивается принципом действия – все виды дифференциальных защит.
  2. Чувствительность – способность устройства релейной защиты реагировать на минимальные значения аварийных параметров.

    Например, при возникновении повреждения на линиях высокого напряжения, работающих в режиме минимальных нагрузок и больших переходных сопротивлениях повреждения, токи короткого замыкания могут быть меньшими максимальных токов нагрузки. Это приводит к невозможности использования обычных токовых защит и заставляет переходить к более сложным и дорогим видам защит.

    Чувствительность защит оценивается коэффициентом чувствительности. Для защит, реагирующих на возрастающие величины при возникновении повреждения (для токовых – ток): k = Iкзмин / Iср, где: Iкзмин - величина тока при металлическом коротком замыкании в защищаемой зоне; Iср - уставка по току срабатывания токовой защиты.
  3. Быстродействие – определяется следующими соображениями:
    • Ускорение отключения повреждения повышает устойчивость параллельной работы электрических машин в системе и, следовательно, устраняется одна из основных причин возникновения наиболее тяжелых системных аварий.
    • Ускорение отключения повреждения уменьшает время работы потребителей при пониженном напряжении, что позволит остаться в работе электродвигателям как у потребителей, так и на собственных нуждах электростанций.
    • Ускорение отключения повреждения уменьшает размер разрушений поврежденного элемента.
    Поэтому для линий электропередачи 500 кВ быстродействие не должно быть хуже 20 мс, 750 кВ – 15 мс.

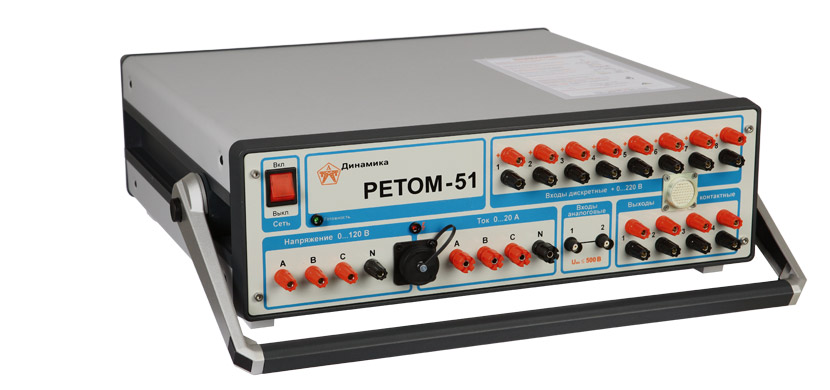

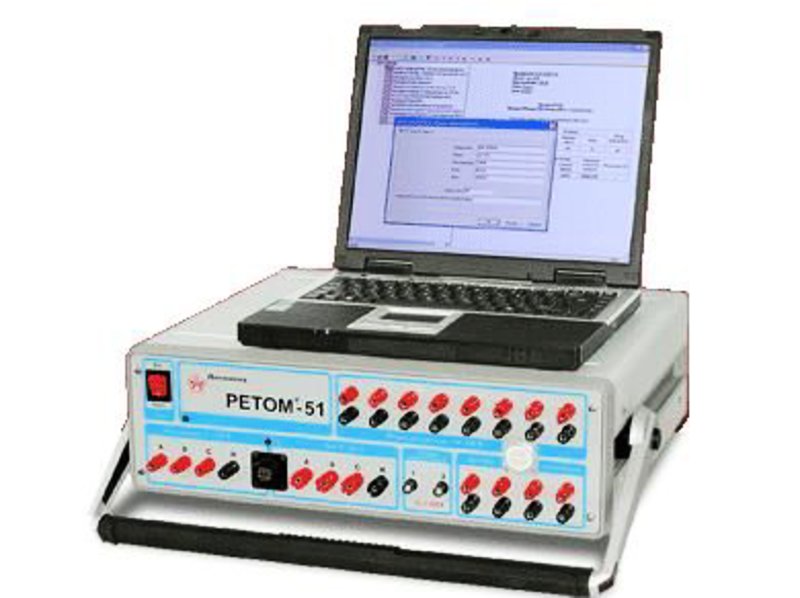

  4. Надежность – способность устройства релейной защиты выполнять заданные функции защиты в течение заданного времени при заданных условиях эксплуатации.
